मिश्र धातु 20, जिसे रासायनिक रूप से जाना जाता हैयूएनएस N08020, क्या यह निकेल {{0}लोहा -क्रोमियम ऑस्टेनिटिक सामग्री है, जो तांबे और मोलिब्डेनम से समृद्ध है, जो रासायनिक प्रसंस्करण, फार्मास्यूटिकल्स और खाद्य उत्पादन जैसे कठोर वातावरण में सल्फ्यूरिक एसिड, पिटिंग और दरार जंग के लिए असाधारण प्रतिरोध प्रदान करता है।
एएसएमई बी16.11 मानक सॉकेट वेल्डिंग और थ्रेडेड कनेक्शन के लिए जाली स्टील फिटिंग के डिजाइन, निर्माण और प्रदर्शन को नियंत्रित करता है। यह विनिर्देश दबाव तापमान रेटिंग, आयाम, सहनशीलता, अंकन और सामग्री आवश्यकताओं में एकरूपता सुनिश्चित करता है, जो इसे उच्च जोखिम वाले अनुप्रयोगों के लिए अपरिहार्य बनाता है।
इस ब्लॉग में, हम ASME B16.11 मिश्र धातु 20 फोर्ज्ड फिटिंग के प्राथमिक प्रकारों के बारे में विस्तार से जानेंगे, प्रत्येक का विस्तृत परिचय देंगे, और उनके उत्पादन विनिर्देशों और आयामी मानकों की रूपरेखा तैयार करेंगे।

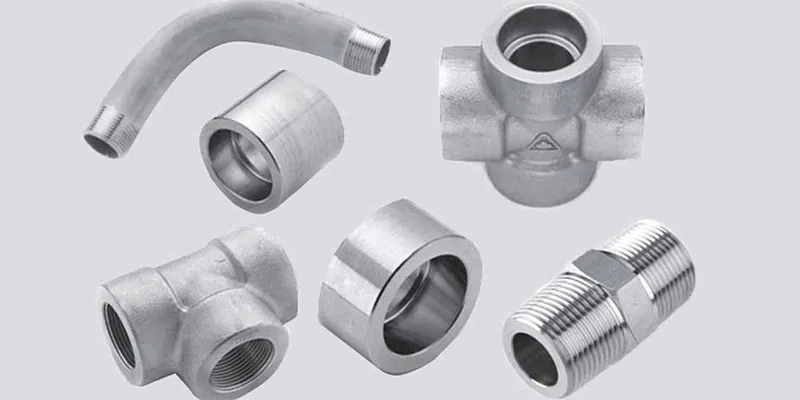

एएसएमई बी16.11 मिश्र धातु 20 जाली फिटिंग प्रकार
एएसएमई बी16.11 मानक फिटिंग प्रकारों की एक विस्तृत श्रृंखला को कवर करता है, प्रत्येक सॉकेट वेल्ड (एसडब्ल्यू) या थ्रेडेड एंड कनेक्शन में उपलब्ध है। सबसे आम प्रकारों में शामिल हैं:
कोहनी (90 डिग्री और 45 डिग्री):पाइपलाइन प्रवाह की दिशा बदलने के लिए . 90 डिग्री कोहनी का उपयोग सबसे आम है, जबकि 45 डिग्री कोहनी अधिक क्रमिक मोड़ प्रदान करती है।
टीज़ (समान, कम करने वाली, पार्श्व):द्रव प्रवाह को संयोजित या विभाजित करने के लिए उपयोग किया जाता है। समान टीज़ के तीनों आउटलेट एक ही आकार के होते हैं; कम करने वाली टीज़ में एक आउटलेट एक अलग आकार का होता है; लेटरल टीज़ में 45-डिग्री शाखा होती है।
कपलिंग (पूर्ण और आधा):पूर्ण कपलिंग एक ही आकार के दो पाइपों को जोड़ते हैं। आधे कपलिंग को अक्सर शाखा कनेक्शन के रूप में उपयोग किया जाता है, एक छोर पर पिरोया जाता है और दूसरे छोर पर पाइप चलाने के लिए वेल्ड किया जाता है।
यूनियनें:पाइपिंग सिस्टम को आसानी से अलग करने की अनुमति दें। एक तीन -टुकड़ा संघ में दो आंतरिक धागे और एक केंद्रीय लॉकनट होता है।
कैप्स: पाइप के सिरे को सील करें।
बुशिंग्स और प्लग्स:थ्रेडेड कनेक्शन के आकार को कम करने के लिए बुशिंग का उपयोग किया जाता है। प्लग थ्रेडेड फिटिंग के सिरे को सील कर देते हैं।
स्वेज निपल्स:पाइपों को छोटे व्यास वाली फिटिंग या उपकरण से जोड़ने के लिए उपयोग किया जाता है, जो संकेंद्रित और विलक्षण प्रकार में उपलब्ध है।
मिश्र धातु 20 जाली फिटिंगविशिष्टताएँ और मानक
एएसएमई बी16.11 के तहत मिश्र धातु 20 जाली फिटिंग विनिमेयता और सुरक्षा की गारंटी के लिए सटीक सहनशीलता के लिए निर्मित की जाती है। मुख्य विशिष्टताओं में शामिल हैं:
सामग्री मानक: गढ़ा ऑस्टेनिटिक मिश्र धातु 20 के लिए एएसटीएम बी462 / एएसएमई एसबी462 के अनुरूप, रासायनिक संरचना (उदाहरण के लिए, 32-38% नी, 19-21% सीआर, 2-3% एमओ) और यांत्रिक गुणों जैसे तन्य शक्ति 80 केएसआई से अधिक या उसके बराबर और उपज शक्ति 35 केएसआई से अधिक या उसके बराबर सुनिश्चित करना।
दबाव रेटिंग: थ्रेडेड फिटिंग को 2000, 3000, 6000, और 9000 पीएसआई श्रेणियों में रेट किया गया है; कक्षा 3000, 6000, और 9000 में सॉकेट-वेल्ड। एएसएमई बी16.11 तालिकाओं के अनुसार, रेटिंग तापमान के साथ बदलती रहती है।
आकार सीमा: नाममात्र पाइप आकार (एनपीएस) 1/8" से 4" (डीएन 6 से डीएन 100) तक। उदाहरण के लिए:
कोहनी और टीज़: सॉकेट बोर व्यास 0.420" (एनपीएस 1/8) से 4.593" (एनपीएस 4) तक होता है।
कपलिंग: लंबाई 0.75" (एनपीएस 1/8) से 2.50" (एनपीएस 4)।
आयामी सहनशीलता: केंद्र से {{1}अंत तक के आयाम एनपीएस के लिए ±0.06" से कम या 2 के बराबर और बड़े आकार के लिए ±0.12" को सहन करते हैं। दीवार की मोटाई दबाव नियंत्रण के लिए न्यूनतम आवश्यकताओं को पूरा करती है।
अंकन और परीक्षण: प्रत्येक फिटिंग को निर्माता, सामग्री ग्रेड, आकार, वर्ग और हीट कोड के साथ चिह्नित किया जाता है। रेटिंग के 1.5 गुना तक हाइड्रोस्टैटिक परीक्षण अखंडता सुनिश्चित करता है।
विस्तृत आयाम तालिकाओं के लिए, एएसएमई बी16.11 परिशिष्ट देखें, जो सॉकेट की गहराई और थ्रेड की लंबाई जैसी विशिष्टताओं को रेखांकित करते हैं। उत्पादन में नियंत्रित तापमान पर फोर्जिंग शामिल है, इसके बाद संक्षारण प्रतिरोध को अनुकूलित करने के लिए गर्मी उपचार किया जाता है।
निष्कर्ष
आक्रामक तरल पदार्थों को निर्देशित करने वाली कोहनियों से लेकर तेज रखरखाव को सक्षम करने वाली यूनियनों तक, प्रत्येक फिटिंग प्रकार आपके सिस्टम में एक मजबूत जंक्शन के रूप में कार्य करता है।
आपके आपूर्तिकर्ता के रूप में, हम न केवल ज्यामितीय रूप से सटीक और पूरी तरह से प्रमाणित फिटिंग प्रदान करते हैं बल्कि तकनीकी आश्वासन भी प्रदान करते हैं जो दुनिया के सबसे चुनौतीपूर्ण अनुप्रयोगों के लिए उच्च प्रदर्शन वाले मिश्र धातुओं की आपूर्ति में दशकों के अनुभव के साथ आता है।
जब आपके डिज़ाइन को मिश्र धातु 20 की आवश्यकता हो, तो सुनिश्चित करें कि इसका प्रतिरोध ASME B16.11 की जाली ताकत द्वारा समर्थित है।
