इनकोनेल 625 क्लोराइड पिटिंग प्रतिरोध: पीआरईएन गणना और समुद्री जल अनुप्रयोग सीमाएँ

समुद्री जल में स्टेनलेस स्टील उपकरण के विफल होने का सबसे आम कारण क्लोराइड पिटिंग है, और कोई मिश्र धातु जीवित रहेगी या नहीं, इसका आकलन करने का सबसे तेज़ तरीका PREN नामक एक संख्या है।इनकोनेल 625 (यूएनएस एन06625)316एल स्टेनलेस स्टील के दोगुने से भी अधिक और पूर्ण समुद्री जल विसर्जन के लिए प्रत्येक व्यापक रूप से स्वीकृत सीमा से आराम से ऊपर एक पीआरईएन पोस्ट करता है। यह लेख बिल्कुल दिखाता है कि उस संख्या की गणना कैसे की जाती है, कैसे 625 प्रत्येक प्रतिस्पर्धी मिश्र धातु वर्ग के साथ तुलना करता है, व्यवहार में इसके क्रिटिकल पिटिंग तापमान (सीपीटी) डेटा का क्या मतलब है, और इसकी वास्तविक अनुप्रयोग सीमाएं कहां हैं - ताकि इंजीनियर, खरीदार और विनिर्देश लेखक आत्मविश्वास के साथ संख्याओं का हवाला दे सकें।

क्लोराइड पिटिंग क्या है, और समुद्री जल में यह इतना खतरनाक क्यों है?

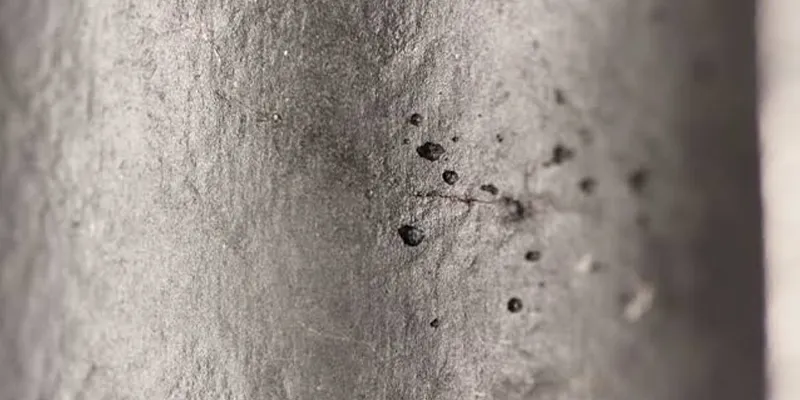

क्लोराइड पिटिंग क्लोराइड आयनों द्वारा मिश्र धातु की सुरक्षात्मक निष्क्रिय फिल्म का एक स्थानीयकृत टूटना है, जिससे छोटे, गहरे गड्ढे बनते हैं जो उपकरण को एक समान जंग की तुलना में कहीं अधिक तेजी से छिद्रित कर सकते हैं - और समुद्री जल क्लोराइड आयनों का सबसे प्रचुर प्राकृतिक स्रोत है जो इसे चलाता है।

अधिकांश संक्षारण प्रतिरोधी मिश्रधातुएं जीवित रहती हैं, इसलिए नहीं कि वे रासायनिक रूप से निष्क्रिय हैं, बल्कि इसलिए क्योंकि वे स्वचालित रूप से एक अति पतली, स्वयं को ठीक करने वाली ऑक्साइड परत - निष्क्रिय फिल्म - विकसित करती हैं जो आगे के हमले को रोकती है। स्थिर या कम ऑक्सीजन वाले पानी में, क्लोराइड (Cl⁻) एक विशिष्ट तंत्र के माध्यम से उस फिल्म पर हमला करते हैं:

• फिल्म पर हमला:छोटा क्लोराइड आयन ऑक्साइड सतह पर सोख लेता है और कमजोर बिंदुओं - समावेशन, खरोंच, एमएनएस स्ट्रिंगर्स, वेल्ड दोषों पर ऑक्सीजन के साथ प्रतिस्पर्धा करता है;
• ऑटोकैटलिसिस:एक बार जब कोई सूक्ष्म दरार खुल जाती है, तो उसके अंदर घुले हुए धातु आयन हाइड्रोलाइज हो जाते हैं, जिससे H⁺ निकलता है और स्थानीय pH का मान 0-1 से कम हो जाता है, जबकि क्लोराइड आयन चार्ज को संतुलित करने के लिए अंदर की ओर पलायन करते हैं;
• प्रसार:गड्ढे में अब अपना स्वयं का केंद्रित हाइड्रोक्लोरिक एसिड होता है, इसलिए यह त्वरित दर से गहरा होता है, भले ही आसपास की सतह चमकदार और बरकरार रहती है।

यही चीज़ गड्ढे को विशिष्ट रूप से खतरनाक बनाती है। कुल वजन में कमी नगण्य हो सकती है - कुछ मिलीग्राम - जबकि एक पिनहोल महीनों में 5 मिमी पाइप की दीवार में प्रवेश करता है। विफलताएँ छिपी हुई, अचानक होती हैं, और चेतावनी से पहले ही लीक हो जाती हैं। समुद्री जल में लगभग 19,000-20,000 मिलीग्राम/लीटर क्लोराइड (लगभग 3.5% कुल लवणता) होता है, यही कारण है कि समुद्री सेवा के लिए सामग्री चयन में एक प्रश्न प्रमुख होता है: क्या यह मिश्र धातु क्लोराइड जमा होने का प्रतिरोध कर सकती है - और कितने समय तक, किस तापमान पर, और किस ज्यामिति में?

PREN क्या है और इसकी गणना कैसे की जाती है?

PREN - पिटिंग प्रतिरोध समतुल्य संख्या - एक एकल {{2}आकृति सूचकांक है जो क्लोराइड पिट आरंभ के लिए मिश्र धातु के प्रतिरोध को रैंक करता है। मानक सूत्र PREN=%Cr + 3.3 × %Mo + 16 × %N है।

सूत्र अनुभवजन्य है: इसे स्टेनलेस स्टील परिवार में मापा महत्वपूर्ण पिटिंग तापमान के साथ मिश्र धातु संरचना को सहसंबंधित करके विकसित किया गया था। प्रत्येक तत्व एक विशिष्ट, अच्छी तरह से समझे जाने वाले कारण से अपना गुणांक अर्जित करता है:

• सीआर (गुणांक 1.0):क्रोमियम निष्क्रिय Cr₂O₃ फिल्म की रीढ़ है; अधिक क्रोमियम का अर्थ है अधिक मोटा, अधिक स्थिर अवरोध जो क्षति के बाद तेजी से ठीक होता है।
• मो (गुणांक 3.3):मोलिब्डेनम क्लोराइड के विरुद्ध सबसे मजबूत एकल सहयोगी है। यह फिल्म के विघटन को धीमा कर देता है, आरंभिक गड्ढों के पुनर्निष्पादन को गति देता है, और गड्ढे के अंदर रसायन विज्ञान को समृद्ध करता है ताकि यह आसानी से ऑटोकैटलिटिक चक्र को बनाए न रख सके। यही कारण है कि मो 3.3 गुणक रखता है।
• एन (गुणांक 16):पुनर्निष्पादन के दौरान नाइट्रोजन मिश्र धातु की सतह में घुल जाती है, एक विकासशील गड्ढे के अंदर स्थानीय पीएच बढ़ाती है, और मो के साथ सहक्रियात्मक रूप से कार्य करती है। इसका वजन सबसे अधिक 16 प्रति यूनिट है।

व्यवहार में दो प्रकार मायने रखते हैं। हेस्टेलॉय C-276 जैसे टंगस्टन वाले मिश्रधातुओं के लिए, कई इंजीनियर विस्तारित सूत्र PREN=%Cr + 3.3 × %Mo + 16 × %N + 1.65 × %W का उपयोग करते हैं। और इसे स्पष्ट रूप से कहा जाना चाहिए: PREN को स्टेनलेस स्टील्स पर कैलिब्रेट किया गया था। ठोस - घोल निकल मिश्र धातुओं पर लागू यह एक तुलनात्मक रैंकिंग उपकरण के रूप में अच्छी तरह से काम करता है, लेकिन यह सब कुछ कैप्चर नहीं करता है - सबसे महत्वपूर्ण बात यह है कि यह निकल मैट्रिक्स को ही नजरअंदाज कर देता है, जो लोहे के मैट्रिक्स की तुलना में अम्लीय पिट रसायन विज्ञान के प्रति कहीं अधिक सहिष्णु है। इसलिए एक निकेल मिश्र धातु वास्तविक क्लोराइड सेवा में अपने PREN से बेहतर प्रदर्शन करती है, न कि कम प्रदर्शन करती है।

इनकोनेल 625 का PREN क्या है?

एएसटीएम बी443 संरचना सीमाओं पर मानक सूत्र का उपयोग करते हुए, इनकोनेल 625 का पीआरईएन लगभग 47-56 है, जिसका सामान्य नाममात्र मूल्य लगभग 51 है। यह इसे व्यावसायिक रूप से उपलब्ध क्लोराइड {5}प्रतिरोधी मिश्र धातुओं के शीर्ष स्तर में मजबूती से रखता है।

इनकोनल 625 को एएसटीएम बी443 (प्लेट, शीट, स्ट्रिप) और बी444/बी446 (ट्यूब, बार) के तहत निम्नलिखित नियंत्रित संरचना के साथ निर्दिष्ट किया गया है:

तब गणना सीधी होती है, विनिर्देश सीमाओं से काम करते हुए:

किसी भी कठोर चर्चा में तीन ईमानदार योग्यताएँ शामिल होती हैं। सबसे पहले, नाइट्रोजन 625 में केवल एक अंश के अवशेष के रूप में मौजूद है, इसलिए यह सुपर डुप्लेक्स स्टील्स के विपरीत अधिकतम एक बिंदु - का एक अंश जोड़ता है, जहां नाइट्रोजन कई PREN बिंदुओं के लायक एक जानबूझकर मिश्रधातु मिश्रण है। दूसरा, नाइओबियम - 625 के हस्ताक्षर तत्व - को पीआरईएन में बिल्कुल भी नहीं गिना जाता है, क्योंकि एनबी सीआर-मो निष्क्रिय - फिल्म रसायन शास्त्र में भाग नहीं लेता है जो सूचकांक मापता है; यह उच्च तापमान की मजबूती और वेल्ड की सुदृढ़ता के लिए है। तीसरा, 625 में कोई टंगस्टन नहीं है, इसलिए विस्तारित (W-बेयरिंग) PREN फॉर्मूला समान मान देता है। सूत्र के किसी भी उचित संस्करण पर, इंकोनेल 625 लगभग 47 और 56 के बीच आता है, और "लगभग 51" उद्धृत करने के लिए बचाव योग्य एकल संख्या है।

Inconel 625 के PREN की तुलना अन्य संक्षारण प्रतिरोधी मिश्र धातुओं से कैसे की जाती है?

PREN ≈ 51 पर, Inconel 625 सुपर डुप्लेक्स 2507 - और लगभग हर मुख्यधारा निकल मिश्र धातु सहित हर स्टेनलेस स्टील - से बेहतर प्रदर्शन करता है। केवल मोलिब्डेनम - और टंगस्टन {{6} समृद्ध ग्रेड जैसे हेस्टेलॉय सी-276 उच्च रैंक पर हैं।

*मोनेल 400फ़ुटनोट का हकदार है क्योंकि इसकी संख्या भ्रामक है: तांबे-निकल मिश्र धातु के रूप में जिसमें अनिवार्य रूप से कोई क्रोमियम या मोलिब्डेनम नहीं है, इसका PREN शून्य के करीब है, फिर भी यह एक अलग सुरक्षात्मक तंत्र के माध्यम से समुद्री जल बहने में सराहनीय प्रदर्शन करता है। हालाँकि, रुके हुए समुद्री जल में, मोनेल 400 गड्ढे के लिए जाना जाता है और इसे दरारयुक्त, धीमी गति से चलने वाली सेवा के लिए अनुशंसित नहीं किया जाता है। PREN मिश्रधातुओं के Cr-Mo निष्क्रिय-फिल्म परिवार के भीतर पिट-आरंभ प्रतिरोध को रैंक करता है; इसे हमेशा मिश्र धातु के स्वयं के संक्षारण व्यवहार के साथ पढ़ें।

तुलना भी उद्धृत करने लायक एक मामले में 625 को कम आंकती है: क्योंकि PREN को लौह आधारित मिश्रधातुओं पर अंशांकित किया गया था, यह 625 के ~58-61% निकल मैट्रिक्स को श्रेय नहीं दे सकता है, जो अम्लीय पिट रसायन विज्ञान का प्रतिरोध करता है जो स्टेनलेस स्टील्स में गड्ढों का प्रसार करता है। क्षेत्र के अनुभव में, प्राकृतिक समुद्री जल में इंकोनेल 625 अपने PREN लाभ से भी बेहतर व्यवहार करता है, उदाहरण के लिए, 2507 सुझाव देगा - विशेष रूप से एक बार जब क्लोराइड H₂S, CO₂, या तेल क्षेत्र सेवा में ऊंचे तापमान के साथ मिल जाता है।

समुद्री जल सेवा के लिए इंजीनियरों को कौन से PREN थ्रेसहोल्ड का उपयोग करना चाहिए?

अपतटीय और समुद्री इंजीनियरिंग में उपयोग किए जाने वाले कार्य नियम हैं: ~32 से नीचे का PREN स्थिर समुद्री जल के लिए अनुपयुक्त है; 40 से अधिक या उसके बराबर PREN, दरार वाले जोड़ों सहित परिवेशी तापमान समुद्री जल में विश्वसनीय पिटिंग प्रतिरोध के लिए व्यापक रूप से स्वीकृत सीमा है; और 45 से अधिक या उसके बराबर PREN ऊंचे तापमान या उच्च तापमान {55% क्लोराइड शुल्क के लिए मार्जिन प्रदान करता है। इनकोनल 625, ≈51 पर, खाली जगह के साथ हर सीमा को पार कर जाता है।

ये सीमाएँ दशकों के समुद्री जल जोखिम परीक्षण और अपतटीय परिचालन अनुभव से प्राप्त सामान्य नियम हैं, गारंटी नहीं। सही ढंग से उपयोग किए जाने पर, वे मिश्र धातु पैलेट को स्पष्ट बैंड में विभाजित करते हैं:

• 32 से नीचे:316L (PREN ≈ 24) इस परीक्षण में पूरी तरह विफल रहता है - यह अच्छी तरह से {{3}परिवेशीय समुद्री जल में जमा होने का दस्तावेजीकरण करता है, यही कारण है कि यह वायुमंडलीय या पूरी तरह से सूखा समुद्री कर्तव्यों तक ही सीमित है।
• 32–40: 317एल, 904एल, और डुप्लेक्स 2205 (पीआरईएन 33-36) चिकने, परिवेशीय समुद्री जल में जीवित रहते हैं लेकिन दरारें, वेल्ड और गर्म स्थानों पर असुरक्षित रहते हैं।
• 40–45: सुपर डुप्लेक्स 2507 और सुपर ऑस्टेनिटिक्स (पीआरईएन ~40-45) परिवेशी समुद्री जल वाल्व, पाइपवर्क और फास्टनरों के लिए मानक किफायती विकल्प हैं जहां दरारें नियंत्रित होती हैं।
• 45 से ऊपर:इंकोनेल 625 (≈51) का चयन तब किया जाता है जब गड्ढे को पूरी तरह से इंजीनियर किया जाना चाहिए, जब दरारें और ऊंचे तापमान से बचा नहीं जा सकता है, या जब क्लोराइड खट्टी गैस (H₂S) के साथ सह-अस्तित्व में होते हैं।

एक कठोर विशिष्टता कभी भी दहलीज पर नहीं रुकती। तापमान, क्लोराइड सांद्रता, पीएच, प्रवाह वेग, दरार ज्यामिति, वेल्ड गुणवत्ता, और सूक्ष्मजीवविज्ञानी रूप से प्रभावित संक्षारण (एमआईसी) सभी वास्तविक सीमा को बदल देते हैं। डिज़ाइन के लिए {{2}महत्वपूर्ण सेवा के लिए, खरीद आदेश में लिखे गए स्वीकृति मानदंडों के साथ, उत्पादक मिल से सामग्री पर परीक्षण {{3} एएसटीएम जी48 विसर्जन या एएसटीएम जी150 इलेक्ट्रोकेमिकल सीपीटी - द्वारा वास्तविक उत्पाद फॉर्म को अर्हता प्राप्त करना सही अभ्यास है। ठीक इसी तरह से जेएन अलॉय समुद्र और रासायनिक कर्तव्यों में 625 की आपूर्ति करता है: एएसटीएम/एएसएमई विनिर्देशों के लिए प्रमाणित, शिपमेंट में जी48/जी150 और एनएसीई एमआर0175 अनुपालन दस्तावेज के साथ।

इनकोनेल 625 का क्रिटिकल पिटिंग तापमान (सीपीटी) क्या है?

परीक्षण विधि और उत्पाद रूप - के आधार पर इन्हेंल 625 क्लस्टर के लिए 90-110 डिग्री के आसपास प्रकाशित सीपीटी मान प्राकृतिक समुद्री जल के 0-40 डिग्री विस्तार से अब तक ऊपर है कि समुद्री जल में चिकनी 625 सतहों पर गड्ढे की शुरुआत एक यथार्थवादी डिजाइन चिंता का विषय नहीं है।

क्रिटिकल पिटिंग तापमान वह न्यूनतम तापमान है जिस पर एक परिभाषित परीक्षण स्थिति के तहत धातु की सतह पर स्थिर गड्ढे शुरू होते हैं। सीपीटी के ऊपर, खड़ा होना संभव हो जाता है; इसके नीचे, मिश्र धातु एक गड्ढे के स्थिर होने की तुलना में तेजी से पुन: निष्क्रिय हो जाती है। दो विधियाँ हावी हैं: एएसटीएम जी48 (अम्लीकृत 6% फेरिक क्लोराइड में विसर्जन, एक आक्रामक स्क्रीनिंग परीक्षण) और एएसटीएम जी150 (इलेक्ट्रोकेमिकल, जो एक सटीक, प्रतिलिपि प्रस्तुत करने योग्य संख्या देता है)। विशिष्ट रिपोर्ट किए गए मानों की तुलना इस प्रकार है:

सटीक मान सतह की फिनिश, उत्पाद के स्वरूप और प्रयोगशाला के अनुसार भिन्न-भिन्न होते हैं, इसलिए इन्हें स्थिरांक के बजाय इंजीनियरिंग रेंज के रूप में मानें। डिज़ाइन के निष्कर्ष नहीं बदलते: प्राकृतिक समुद्री जल - यहां तक ​​कि 35-40 डिग्री पर उष्णकटिबंधीय जल भी - 625 के गड्ढे {{8}आरंभ सीमा से 50-70 डिग्री नीचे बैठता है। डिजाइनरों के लिए अधिक उपयोगी संख्या क्रिटिकल क्रेविस तापमान (सीसीटी) है, जो हमेशा सीपीटी से कम होता है क्योंकि परिरक्षित क्रेविस रसायन चिकनी सतह की तुलना में अधिक आक्रामक होता है। फेरिक क्लोराइड परीक्षण क्लस्टर में 625 के लिए प्रकाशित सीसीटी मान इसके सीपीटी से लगभग 25-40 डिग्री नीचे है, यानी, ~55-75 डिग्री बैंड - में अभी भी समुद्री जल के तापमान से आराम से ऊपर है, लेकिन गर्म क्लोराइड सेवा में दरार नियंत्रण का कारण मायने रखता है।

समुद्री जल और क्लोराइड वातावरण में इन्हेंल 625 की व्यावहारिक अनुप्रयोग सीमाएँ क्या हैं?

संपूर्ण प्राकृतिक समुद्री जल सीमा (0-40 डिग्री) में, इनकोनेल 625 में कोई व्यावहारिक गड्ढे की सीमा नहीं है। इसकी वास्तविक सीमाएँ तीन स्थानों पर दिखाई देती हैं: मोटे तौर पर 60-70 डिग्री से ऊपर गर्म क्लोराइड सेवा में तंग दरारें, गर्म केंद्रित कम पीएच नमकीन पानी जहां सी-276-वर्ग मिश्र धातु सही विकल्प हैं, और वेल्डेड जोड़ जहां मोलिब्डेनम माइक्रोसेग्रिगेशन या लव्स चरण स्थानीय रूप से प्रतिरोध को कम कर सकते हैं।

जैसा कि कहा गया है कि एक इंजीनियर उनका उपयोग करेगा, सीमाएँ हैं:

1. पिटिंग - कोई व्यावहारिक सीमा नहीं:समुद्र के किसी भी तापमान पर प्राकृतिक समुद्री जल में चिकनी, ठीक से एनील्ड 625 सतहों पर गड्ढे की शुरुआत एक विश्वसनीय विफलता मोड नहीं है। यहां डिज़ाइन का विश्वास प्रभावी रूप से संपूर्ण है।
2. दरार संक्षारण - वास्तविक सीमा:गास्केट के नीचे की दरारें, निकला हुआ किनारा, जमाव और फाउलिंग सीमित ज्यामिति हैं। गर्म क्लोराइड - असर प्रक्रिया धाराओं (परिवेशी समुद्री जल नहीं) में, हमला लगभग 60-70 डिग्री से ऊपर संभव हो जाता है; दरारयुक्त जोड़ डिज़ाइन और चिकनी फ़िनिश निर्दिष्ट करें।
3. वेल्ड - प्रबंधनीय:वेल्ड धातु मोलिब्डेनम को अलग कर सकती है और एनबी {{0} रिच लैव्स चरण बना सकती है, जो स्थानीय रूप से पिटिंग प्रतिरोध को कम कर देती है। योग्य वेल्डिंग प्रक्रियाएं (625 या 625 फिलर के साथ), नियंत्रित ताप इनपुट, और जहां व्यावहारिक हो वहां पोस्ट वेल्ड समाधान एनील करके मार्जिन को बहाल करें।
4. रसायन विज्ञान की सीमाएँ:~100 डिग्री से ऊपर कम पीएच वाले गर्म, संकेंद्रित नमकीन पानी - एसिड {{2} क्लोराइड स्क्रबर, कुछ एफजीडी शराब - सी-276/सी-22 क्षेत्र हैं; 625 अच्छा है लेकिन इष्टतम नहीं है।
5. अर्थशास्त्र - ईमानदार सीमा:625 में सुपर डुप्लेक्स की तुलना में लागत प्रीमियम शामिल है। जहां परिवेशीय समुद्री जल, नियंत्रित दरारें और कोई खट्टा सेवा नहीं है

लागू करें, 2507 अक्सर आर्थिक मामला जीतता है; 625 तब जीतता है जब एक मिश्र धातु में शीर्ष- स्तरीय क्लोराइड प्रतिरोध, ताकत, एच₂एस सहनशीलता और वेल्ड ओवरले क्षमता के संयोजन की आवश्यकता होती है।

SCC - एक लाभ, कोई सीमा नहीं:625 अनिवार्य रूप से क्लोराइड तनाव {{1}संक्षारण क्रैकिंग (सीएल -एससीसी) के प्रति प्रतिरक्षित है जो ~50-60 डिग्री से ऊपर ऑस्टेनिटिक स्टेनलेस स्टील को तोड़ता है, जो गर्म क्लोराइड वाष्प और स्प्लैश ज़ोन में एक निर्णायक लाभ है।

इनकोनल 625 वास्तव में समुद्री जल और समुद्री सेवा में कहाँ उपयोग किया जाता है?

इनकोनेल 625 वर्कहॉर्स निकल मिश्र धातु है जहां क्लोराइड पिटिंग प्रतिरोध और उच्च शक्ति एक साथ मौजूद होनी चाहिए: समुद्र के नीचे तेल और गैस हार्डवेयर, रिसर्स और पाइपलाइन घटकों पर वेल्ड ओवरले क्लैडिंग, समुद्री जल पंप शाफ्ट और इम्पेलर्स, हीट {{1}एक्सचेंजर और वाल्व ट्रिम घटक, और समुद्री फास्टनरों और वायरलाइन उपकरण।

समुद्री तेल एवं गैस:कार्बन पर 625 वेल्ड ओवरले {{1}स्टील राइजर जोड़, फ्लोलाइन स्पूल और सबसमुद्र वाल्व एक संक्षारण प्रतिरोधी क्लैडिंग को संरचनात्मक स्टील इकोनॉमी के साथ जोड़ते हैं - जो मिश्र धातु का सबसे बड़ा समुद्री उपयोग है। वेल्डेबिलिटी अपने आप में एक 625 महाशक्ति है: यह 625, सी-276, 825 और असमान जोड़ों की वेल्डिंग के लिए भराव धातु (ईआरएनआईसीआरएमओ-3) तक जाती है।

समुद्री जल पंप और शाफ्ट:समुद्री जल लिफ्ट पंप, इंजेक्शन पंप, और शाफ्टिंग क्लोराइड प्रतिरक्षा, गुहिकायन प्रतिरोध और उच्च शाफ्ट शक्ति (एनील्ड यूटीएस लगभग 830-1,000 एमपीए, सी-276 से काफी ऊपर) के 625 के संयोजन का फायदा उठाते हैं।

खट्टा + क्लोराइड कुएं:एनएसीई एमआर0175/आईएसओ 15156 खट्टा सेवा के लिए 625 को सूचीबद्ध करता है, इसलिए यह एक डिफ़ॉल्ट विकल्प है जहां जलाशय क्लोराइड, एच₂एस, और सीओ₂ एक साथ होते हैं - एक संयोजन जो अधिकांश स्टेनलेस स्टील्स को अयोग्य घोषित करता है।

समुद्री निकास और स्क्रबर:गर्म, क्लोराइड युक्त गैस धाराओं में एक्सपोज़र बेलो, निकास घटक, और स्क्रबर आंतरिक भाग, जहां सीएल - एससीसी 300-श्रृंखला स्टेनलेस को खारिज करता है।

अलवणीकरण और FGD:थर्मल डिसेलिनेशन और ग्रिप गैस डीसल्फराइजेशन (एफजीडी) प्रणालियों के उच्च {{0}तापमान अनुभाग, और रासायनिक और एलएनजी संयंत्रों में समुद्री जल {{1}ठंडा हीट एक्सचेंजर घटक।

क्लोराइड सेवा में इनकोनेल 625 को कौन से मानक और परीक्षण नियंत्रित करते हैं?

उत्पाद रसायन विज्ञान और फॉर्म एएसटीएम बी443 (प्लेट/शीट/स्ट्रिप), बी444 (ट्यूब), और बी446 (बार) के अंतर्गत आते हैं, कोड कार्य के लिए एएसएमई एसबी समकक्षों के साथ; क्लोराइड का प्रदर्शन एएसटीएम जी48 और एएसटीएम जी150 परीक्षण द्वारा योग्य है; खट्टा सेवा NACE MR0175/ISO 15156 द्वारा नियंत्रित होती है; और अपतटीय सामग्री का चयन ISO 21457 द्वारा निर्देशित होता है।

खरीद का सर्वोत्तम अभ्यास: वास्तविक सीआर और एमओ (ताकि वितरित पीआरईएन को प्रमाण पत्र से सत्यापित किया जा सके) की रिपोर्ट करने वाले मिल परीक्षण प्रमाणपत्र की आवश्यकता होती है, साथ ही एक निर्दिष्ट तापमान पर जी48 विधि ए और जहां लागू हो वहां एनएसीई एमआर0175 अनुपालन की आवश्यकता होती है। एक PREN की गणना वास्तविक प्रमाणित रसायन विज्ञान से की जाती है - न कि विशिष्ट श्रेणी - से, वह संख्या है जो आपकी QA फ़ाइल में होनी चाहिए।

इनकोनेल 625 बनाम विकल्प: आपको क्लोराइड सेवा के लिए कैसे चयन करना चाहिए?

जब आपको एक ही मिश्र धातु में उच्च शक्ति, अम्लीय सेवा क्षमता और भराव या ओवरले के रूप में वेल्डेबिलिटी के साथ शीर्ष स्तर के क्लोराइड प्रतिरोध की आवश्यकता हो तो इंकोनेल 625 चुनें। सुपर डुप्लेक्स 2507 चुनें जब नियंत्रित दरारों के साथ परिवेशी समुद्री जल का प्रदर्शन पर्याप्त हो और लागत हावी हो। गर्म, सांद्रित, कम-पीएच क्लोराइड ब्राइन के लिए हेस्टेलॉय सी-276 चुनें।

विनिर्देशन लेखक के लिए एक अंतिम चेतावनी: फ़ुटनोट्स को पढ़े बिना कभी भी मिश्रधातु परिवारों में अकेले PREN पर मिश्रधातुओं की तुलना न करें। PREN दीक्षा प्रतिरोध को रैंक करता है; यह निकेल मैट्रिक्स, दरार ज्यामिति, वेल्ड स्थिति, या क्रैकिंग प्रतिरोध - की कीमत नहीं लगाता है और ये बिल्कुल वही आयाम हैं जिन पर इंकोनेल 625 आमतौर पर तर्क जीतता है।

अक्सर पूछे जाने वाले प्रश्नों

नाममात्र रसायन विज्ञान पर लगभग 51 - और संपूर्ण एएसटीएम बी443 कंपोजीशन विंडो में 47 और 56 के बीच (पीआरईएन=% सीआर {{6 }} × % मो {{7 }} × % एन, 21.5% सीआर और 9% एमओ विशिष्ट के साथ)।

क्या 51 का PREN समुद्री जल के लिए पर्याप्त है?

हाँ, व्यापक अंतर के साथ। विश्वसनीय परिवेश तापमान समुद्री जल सेवा के लिए व्यापक रूप से उपयोग की जाने वाली स्वीकृति सीमा, दरारों सहित, PREN 40 से अधिक या उसके बराबर है; इनकोनेल 625 इसे लगभग 11 अंकों से साफ़ करता है।

नाइओबियम को PREN गणना में शामिल क्यों नहीं किया गया है?

नाइओबियम क्रोमियम-मोलिब्डेनम निष्क्रिय - फिल्म रसायन विज्ञान में भाग नहीं लेता है जिसे PREN मापता है। 625 में इसे ठोस समाधान को मजबूत करने और वेल्डेबिलिटी के लिए जोड़ा जाता है, न कि पिटिंग प्रतिरोध के लिए।

क्या इनकोनेल 625 समुद्री जल में समा सकता है?

प्राकृतिक समुद्री जल तापमान (0-40 डिग्री) पर चिकनी, उचित रूप से एनील्ड सतहों पर, गड्ढे की शुरुआत एक यथार्थवादी विफलता मोड नहीं है। हमला केवल गर्म क्लोराइड सेवा में तंग दरारों में ही संभव हो पाता है, आमतौर पर लगभग 60-70 डिग्री से ऊपर।

इनकोनेल 625 का क्रिटिकल पिटिंग तापमान (सीपीटी) क्या है?

प्रकाशित मान परीक्षण विधि के आधार पर 90-110 डिग्री के आसपास क्लस्टर होते हैं (एएसटीएम जी150 इलेक्ट्रोकेमिकल मान आमतौर पर ~100 डिग्री पर या उससे ऊपर; एएसटीएम जी48 विसर्जन मान लगभग 85-100 डिग्री) समुद्री जल के तापमान से बहुत ऊपर।

समुद्री जल में इनकोनेल 625 की तुलना 316एल से कैसे की जाती है?

316एल (पीआरईएन ≈ 24, सीपीटी ≈ 15-30 डिग्री) परिवेशी समुद्री जल में छिद्र द्वारा गड्ढे और विफल; इनकोनेल 625 (पीआरईएन ≈ 51, सीपीटी ≈ 100 डिग्री) समान श्रेणी में प्रभावी रूप से प्रतिरक्षा है। वे समुद्री विसर्जन सेवा में विनिमेय नहीं हैं।

क्लोराइड सेवा के लिए इनकोनेल 625 या हास्टेलॉय सी-276 - कौन सा बेहतर है?

दोनों शीर्ष स्तर के हैं। C-276 (PREN ≈ 68-74 टंगस्टन के साथ) गर्म, सांद्रित, कम-पीएच क्लोराइड ब्राइन में बेहतर है; 625 उच्च शक्ति प्रदान करता है, मानक वेल्ड फिलर/ओवरले मिश्र धातु है, और जहां इसका प्रतिरोध पर्याप्त है वहां यह अधिक किफायती है।

क्या मोनेल 400 समुद्री जल में इनकोनेल 625 से बेहतर है?

नहीं - बस अलग है। मोनेल 400 तांबे के मिश्रधातु तंत्र के माध्यम से तेजी से बहने वाले समुद्री जल में उत्कृष्टता प्राप्त करता है, लेकिन स्थिर समुद्री जल में गड्ढा करने के लिए जाना जाता है और इसका PREN लगभग शून्य है। इनकोनेल 625 बहती और स्थिर दोनों स्थितियों में गड्ढे का प्रतिरोध करता है।

क्या वेल्डिंग इन्कोनेल 625 के पिटिंग प्रतिरोध को कम करती है?

यह, थोड़ा सा, मोलिब्डेनम माइक्रोसेग्रीगेशन और वेल्ड धातु में लेव्स - चरण गठन के माध्यम से हो सकता है। मैचिंग ERNiCrMo-3 फिलर, नियंत्रित हीट इनपुट और जहां व्यावहारिक हो वहां सॉल्यूशन एनीलिंग का उपयोग करके योग्य प्रक्रियाएं नुकसान को नगण्य रखती हैं।

इनकोनेल 625 किस क्लोराइड सांद्रता को सहन कर सकता है?

प्राकृतिक समुद्री जल (~19,000-20,000 मिलीग्राम/लीटर क्लोराइड) परिवेश के तापमान पर अनिश्चित काल तक, और केंद्रित नमकीन पानी मध्यम तापमान पर। व्यावहारिक सीमाएँ क्लोराइड सांद्रता के बजाय तापमान, पीएच और दरार ज्यामिति द्वारा निर्धारित की जाती हैं।

क्या इनकोनेल 625 क्लोराइड तनाव संक्षारण क्रैकिंग के प्रति प्रतिरोधी है?

हाँ। इसका निकल से समृद्ध, सतह से केंद्रित {{3}घन मैट्रिक्स अनिवार्य रूप से ट्रांसग्रेन्युलर क्लोराइड एससीसी से प्रतिरक्षित है जो ऑस्टेनिटिक स्टेनलेस स्टील को लगभग 50-60 डिग्री से ऊपर तोड़ता है, जो गर्म क्लोराइड वाष्प और स्प्लैश ज़ोन में एक निर्णायक लाभ है।

क्या PREN दरार क्षरण की भविष्यवाणी करता है?

प्रत्यक्ष नहीं। दरार का क्षरण गड्ढे की तुलना में कम तापमान पर शुरू होता है; इसके बजाय क्रिटिकल क्रेविस तापमान (सीसीटी) का उपयोग करें। 625 के लिए, प्रकाशित सीसीटी मान इसके सीपीटी से लगभग 25-40 डिग्री कम हैं, यानी, फेरिक क्लोराइड परीक्षणों में लगभग 55-75 डिग्री।

इनकोनेल 625 के लिए समुद्री जल का अधिकतम तापमान क्या है?

प्राकृतिक समुद्री जल तापमान पर कोई व्यावहारिक गड्ढे की सीमा नहीं है (यहां तक ​​कि 40 डिग्री उष्णकटिबंधीय पानी भी 625 के सीपीटी से ~60 डिग्री कम है)। गर्म क्लोराइड प्रक्रिया धाराओं के लिए, लगभग 60-70 डिग्री से ऊपर दरार के हमले के खिलाफ डिजाइन।

क्या इन्हेंल 625 को समुद्री जल में कैथोडिक सुरक्षा की आवश्यकता है?

अपने स्वयं के प्रतिरोध के लिए नहीं। कैथोडिक सुरक्षा कभी-कभी पूरे सिस्टम में या युग्मित कार्बन स्टील की सुरक्षा के लिए लागू की जाती है, लेकिन 625 हार्डवेयर को समुद्री जल का प्रतिरोध करने के लिए इसकी आवश्यकता नहीं होती है।

डुप्लेक्स और सुपर ऑस्टेनिटिक स्टेनलेस स्टील्स के लिए PREN की गणना कैसे की जाती है?

एक ही सूत्र के साथ - %Cr {{1}

कौन सा परीक्षण क्लोराइड पिटिंग प्रतिरोध - ASTM G48 या ASTM G150 की पुष्टि करता है?

G48 (फेरिक क्लोराइड विसर्जन) तेज़ स्क्रीनिंग और स्वीकृति परीक्षण है; G150 (इलेक्ट्रोकेमिकल) डिज़ाइन मार्जिन के लिए उपयोग किया जाने वाला सटीक क्रिटिकल पिटिंग तापमान प्रदान करता है। कठोर विशिष्टताएँ दोनों का उपयोग करती हैं।

क्या इनकोनेल 625 खट्टा सेवा के लिए एनएसीई एमआर0175 के अनुरूप है?

हाँ - इनकोनेल 625 को H₂S युक्त वातावरण (उपयोग की उपयुक्त स्थितियों में) में उपयोग के लिए NACE MR0175/ISO 15156 में सूचीबद्ध किया गया है, यही कारण है कि यह उपसमुद्र हार्डवेयर पर हावी है जहां क्लोराइड और खट्टी गैस सह-अस्तित्व में हैं।
